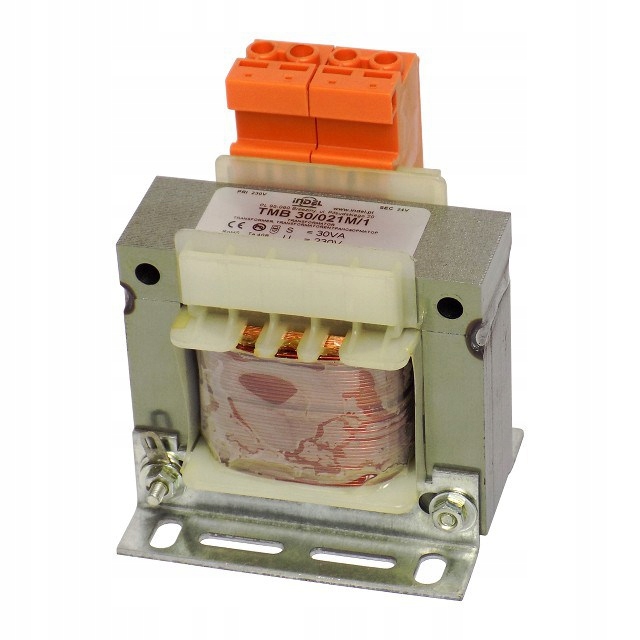

TMB 30/021M/1 24V 1,25A TRANSFORMATOR

Transformator sieciowy z mocowaniem, wykonany z użyciem rdzenia kształtkowego EI bez przegrody.

• korpus jednokomorowy wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
• uzwojenia nawinięte drutem miedzianym z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• izolacja z estrofolu lub preszpanu
• impregnacja lakierem izolacyjnym
• mocowanie śrubowe na podstawie wspierającej

Przeznaczenie:

• układy zasilania urządzeń elektronicznych
• układy zasilania urządzeń elektroenergetycznych
• instalacje przemysłowe

Dane techniczne:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230V
• numery końcówek uzwojenia pierwotnego: A-B
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24V
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 1.25A
• numery końcówek uzwojenia wtórnego: C-D
• typ końcówek: TRKS 4, TRKS 4SI, P, X
• Moc: 30W
• test izolacji: 4kV / 60s
• klasa izolacji: I
• klasa cieplna: Ta40B (to40?C, izolacja kl.B 130?C)
• stopień ochrony: IP00
• typ rdzenia: EI 66/23
• karta katalogowa: 66/EI 27-1/2
• wymiary (SxWxG): 66 x 80 x 48 mm
• waga: 0.7kg
