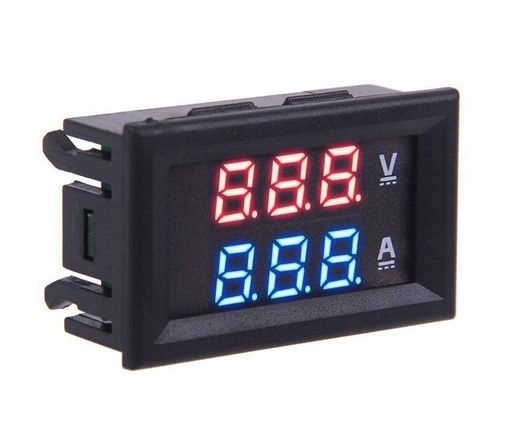

Panelowy woltomierz + amperomierz LED, 0-100V/10A, wyświetlacz czerwony/niebieski

Dane techniczne:

• wyświetlacz: LED woltomierz czerwony, amperomierz niebieski
• zakres pomiarowy woltomierza: DC 0~99.9V
• zakres pomiarowy amperomierza: 10A
• wbudowany bocznik pomiarowy
• napięcie zasilania: 4,5V-30V DC
• Częstotliwość odświeżania 500ms/1pomiar
• Dokładność  pomiaru: 1%
• Temperatura pracy -10* do 65*C
• Wymiary zewnętrzne: 29x48x22
• Wymiary otworu montażowego: 26x46mm

Sposób podłączenia:

wtyczka 3 PIN (zasilanie i pomiar napięcia)

czerwony - plus zasilania (+ 12V)

czarny - masa

żółty - pomiar napięcia - mierzone napięcie należy podpiąć pomiędzy masę zasilania (czarny przewód) i żółty przewód pomiarowy, woltomierz może także mierzyć swoje napięcie zasilania

wtyczka 2 PIN (pomiar prądu)

czerwony - dodatni przewód pomiarowy

czarny - ujemny przewód pomiarowy

Kalibracja miernika

Po podłączeniu miernika należy wykonać kalibrację (zerowanie), bez tej operacji miernik może przekłamywać i nie pokazywać wartości 0A.

Po ustabilizowaniu się wskazań należy zrobić chwilowe zwarcie (np. pęsetą) pomiędzy punktami TR i I-ADJ-Z (znajdują się w lewym górnym rogu) i po ustabilizowaniu się wskazań miernik powinien pokazywać 0A.

Po kalibracji można przeprowadzić dokładną kalibrację wskazań za pomocą wzorcowego woltomierza i amperomierza.

Do dokładnej regulacji wskazań służą potencjometry I-ADJ (regulacja prądu) i V-ADJ (regulacja napięcia) za pomocą których można ustawić dokładne wskazania miernika zgodne ze wskazaniami wzorcowego sprzętu.

UWAGA!!!

Amperomierz nie może być zasilany z tego samego źródła do którego podłączony jest odbiornik prądu gdyż powoduje to błędy pomiarowe.
