Moduł shield LCD 2x16 - wyświetlacz i klawiatura

Opis:

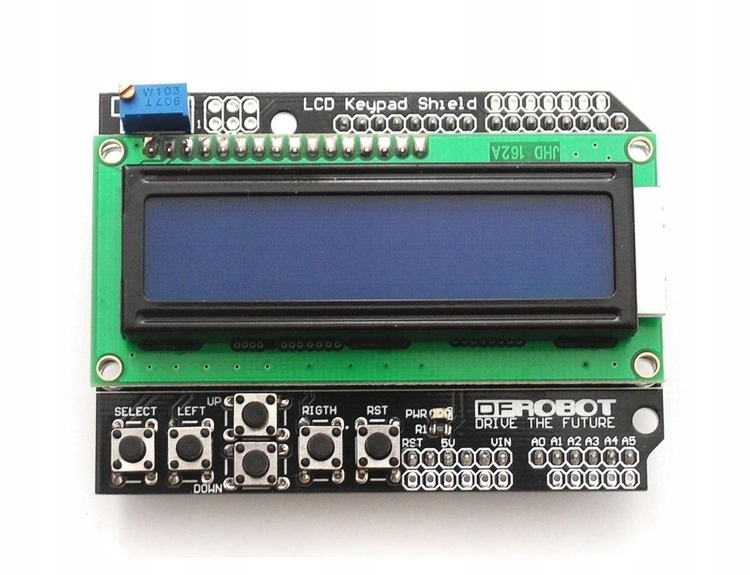

Shield - czyli nakładka na Arduino, którą w łatwy sposób się montuje zawierająca wyświetlacz LCD 2x16 znaków i pięć przycisków. Moduł ten pozwala w szybki sposób stworzyć układ sterwoania z wyśiwetlaczem na arduino. Całość po nałożeniu na płytkę Arduino jest zgrabna i co najważniejsze zwięzła, ponieważ nic nie "lata" i nie ma przewodów łączących. Shield posiada wyprowadzenia takie jak np. złącze ICSP, wejścia analogowe (od A1 do A5 do samodzielnego wlutowania), piny cyfrowe (D0, D1, D2, D3, D11, D12, D13 również do samodzielnego wlutowania) te wyprowadzenia nie mają wlutowanych GOLDPIN. Dzięki wyprowadzeniom można podłączyć do Płytki Arduino jeszcze wiele innych czujników czy systemów wykonawczych. W jednym miejscu posiadamy wyświetlacz, pięć przycisków i dostępne piny do wykorzystania. Shield ten daje więc wiele możliwości.

Cechy produktu:

• Nakładka do Arduino z popularnym wyświetlaczem LCD 2x16 znaków i pięcioma przyciskami do dyspozycji użytkownika + przycisk Reset.
• Dzięki LCD KeyPad Shield w prosty sposób stworzysz interfejs użytkownika.
• Wyprowadzany przycisk RESET Arduino
• Kompatybilny z arduino UNO i MEGA
• Wyprowadzane piny Arduino - cyfrowe i analogowe
• Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.
• Podświetlanie niebieskie , znaki białe
• Sterownik wyświetlacza zgodny z HD44780.
• Możliwość definiowania swoich znaków
• Współpracuje ze standardowa biblioteką Arduino LiquidCrystal
• Ekran wykorzystuje piny 4, 5, 6, 7, 8, 9 i 10.
• Odczyt stanu przycisków odbywa się poprzez sygnał analogowy, dzięki takiemu rozwiązaniu wszystkie pięć przycisków wykorzystuje tylko jedno wyprowadzenie A0.
• Płytka posiada również wyprowadzone pozostałe piny Arduino
• przycisk RESET
• potencjometr do regulacji kontrastu wyświetlacza
• gniazdo dla modułu Bluetooth.
• Moduł zawiera wyświetlacz LCD alfanumerycznego 2x16 znaków.

Dane techniczne:

• Zasilanie: 5V (pobierane z Arduino)
• Średni pobór prądu: 10 mA
• Wymiary: 80x58x15
• Wymiary znaku: 2,45 x 5,00 mm
• Zakres temperatur pracy: od -20 do +70 °C

Opis wyprowadzeń:

LINKI:

Biblioteki do Arduino: http://arduino.cc/en/Tutorial/LiquidCrystal
