KAmodRPi5 PCIe-M.2 - Adapter dysku NVME M.2 dla Raspberry Pi 5

Opis

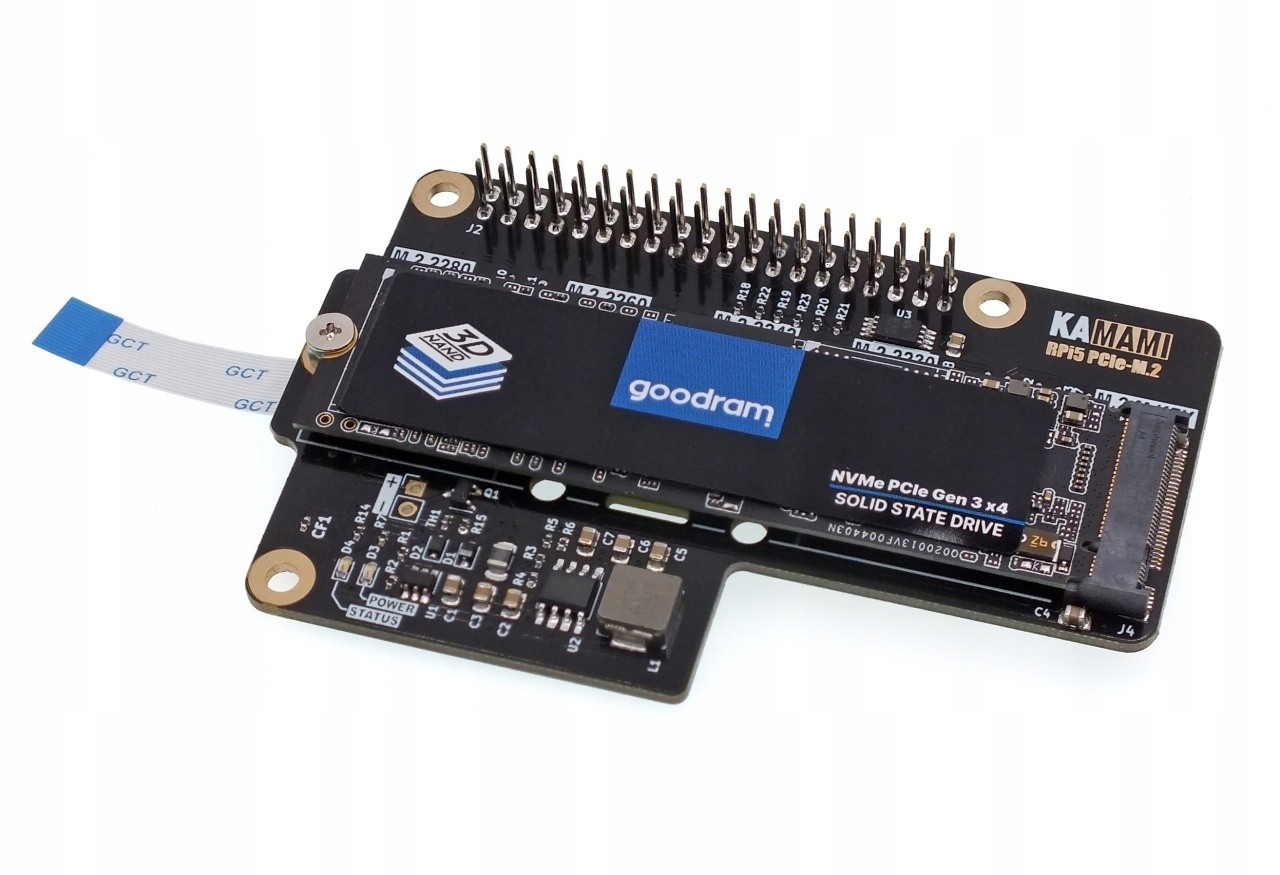

Adapter KAmodRPi5 PCIe-M.2 to rozwiązanie, które umożliwia bezproblemowe połączenie dysku SSD NVME ze złączem M.2 M-KEY z komputerem Raspberry Pi 5. Dzięki swojej uniwersalnej konstrukcji, adapter pozwala na montaż dysków o popularnym rozmiarze 2280, jak również mniejszych wariantów: 2260, 2242 i 2230. Jest on zaprojektowany tak, aby zajmować standardową przestrzeń przeznaczoną dla modułów rozszerzeń HAT, ale jednocześnie nie ogranicza możliwości zastosowania radiatora z wentylatorem dedykowanego do Raspberry Pi 5. Adapter jest łatwy w montażu na Raspberry Pi 5 i może być połączony z nią poprzez złącze 40-pinowe GPIO oraz taśmę FFC 16/0,5 (możliwe jest również połączenie tylko z użyciem taśmy FFC). Adapter pobiera zasilanie bezpośrednio z komputera Raspberry Pi 5, dlatego zalecane jest stosowanie zasilacza do Raspberry Pi 5 o odpowiedniej mocy minimum 5,1 V i 3 A. Wskaźniki w postaci diod LED sygnalizujące poprawne zasilanie oraz aktywność dysku pozwalają użytkownikowi na monitorowanie stanu pracy.

Właściwości

• Przeznaczony do Raspberry Pi 5
• Podłączenie poprzez taśmę FFC oraz złącze GPIO 40 pin (możliwe podłączenie jedynie przez taśmę)
• Możliwość dołączania kolejnych modułów HAT
• Obsługiwane formaty dysku: 2230, 2242, 2260 lub 2280
• Złącze M.2 Key M (NGFF)
• Obsługa protokołu NVMe
• Interfejs PCI Express Gen2 x1 (opcjonalnie również Gen3 x1)
• Wskaźniki LED sygnalizujące stan zasilania oraz aktywność dysku
• Zasilanie z Raspberry Pi (zalecany zasilacz przynajmniej 5,1 V 3 A)
• Możliwość monatżu na Raspberry Pi Active Cooler
• Nie blukuje dostępu do pozostałych złącz
• Wymiary: 56 x 89 mm

Uwaga!

Nie każdy dysk NVME M.2 jest kompatybilny z komputerem Raspberry Pi 5. Przetestowane i działające modele dysków to m.in.:

• Goodram PX500 (256 GB, 2280)
• Samsung 980 (500 GB, 2280)
• Samsung PM991a (256GB, 2242)
• Patriot P310 (240GB, 2280)

W zestawie

• Adapter KAmodRPi5 PCIe-M.2
• Taśma FPC - 1 szt.
• Zestaw montażowy:
• Śruba M2 - 2 szt.
• Dystans - 1 szt.
• Śruba mocująca do dysku M.2
