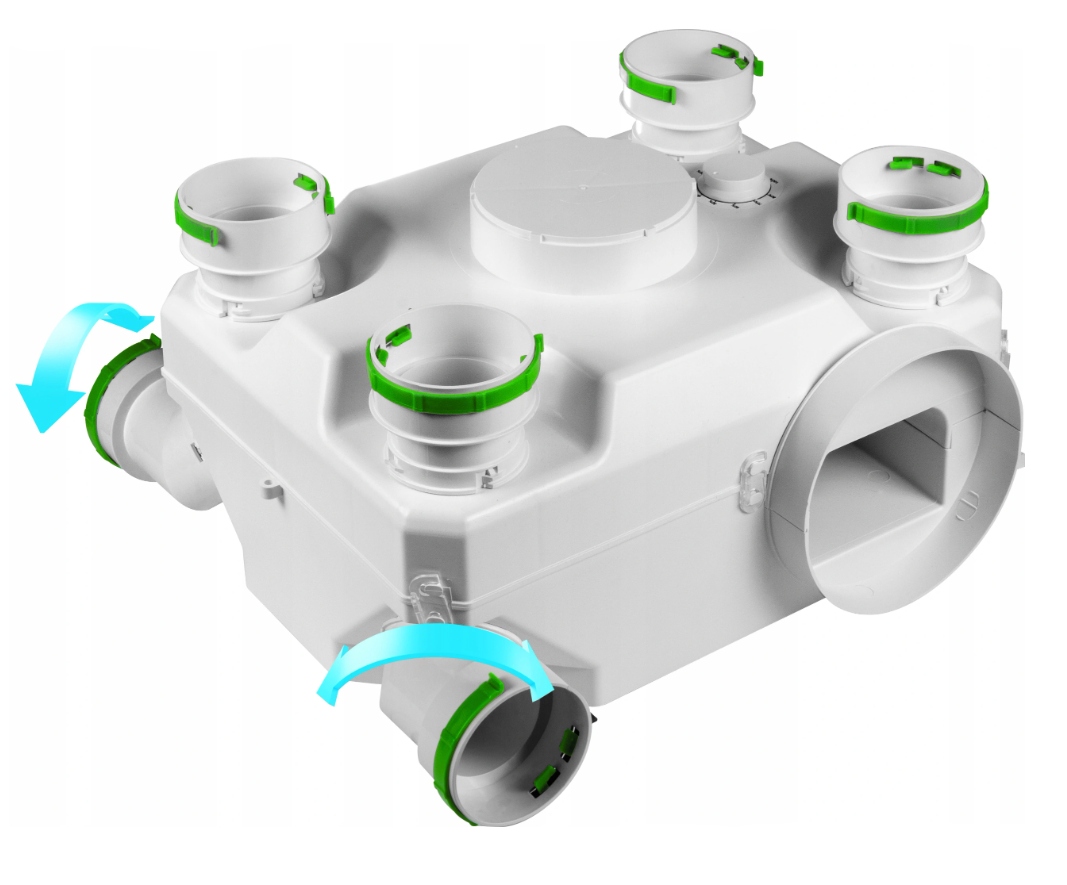

Wentylator centralny z higrostatem i wyłącznikiem czasowym Awenta CVU400HT

INFROMACJE TECHNICZNE :

• Model - CVU400HT
• Materiał - tworzywo ABS
• Wyposażenie - trzy biegi, czujnik wilgoci i wyłącznik czasowy
• Marka - Awenta
• Poziom hałasu - 44/49/56 dB
• Moc - 54/55/60 W
• Wydajność - 265/360/415 m3/h
• Ciśnienie - 435/495/535 Pa
• Klasa odporności - IPX2
• Łożyska kulkowe

Firma Awenta produkuje wentylatory, które są przeznaczone do stosowania zarówno w pomieszczeniach mieszkalnych,

użytkowych jak i biurowych.

*  *  *

W zależności od wielkości pomieszczenia i jego charakteru, oferta Awenty obejmuje wentylatory, których funkcje, parametry

i właściwości zapewniają właściwą ich wentylację.

Wszystkie wentylatory są zasilane napięciem 230V o częstotliwości znamionowej 50 Hz.

*  *  *

Opis produktu:

Wentylator centralny CVU400 przeznaczony jest do ciągłej i cichej wentylacji wielu pomieszczeń jednocześnie.

Stosowany może być w domach jednorodzinnych oraz mieszkaniach w budownictwie wielorodzinnym, a także w salach konferencyjnych,

gabinetach jak również budynkach użyteczności publicznej.

Urządzenie jest wyposażone w energooszczędny 3-biegowy silnik o dużej wydajności.

Jego konstrukcja pozwala na podłączenie aż 7 kanałów dolotowych o średnicy Ø75 mm oraz jednego kanału Ø125 mm przeznaczonego

do podłączenia okapu kuchennego.

*  *  *

Wentylator CVU400 występuje również w wersji z higrostatem, który automatycznie dopasowuje wydajność wentylatora w zależności od

wilgotności powietrza.

Prosta konstrukcja urządzenia umożliwia jego szybką instalację i konserwację (czyszczenie) bez użycia skomplikowanych narzędzi.

*  *  *

Wentylator centralny jest innowacyjnym produktem ze względu na uniwersalne dostosowanie kierunków podłączenia kanałów wentylacyjnych.

Takie rozwiązanie umożliwi dowolną konfigurację kierunków przyłączy na etapie montażu, dostosowaną do indywidualnych potrzeb użytkownika.

Konstrukcja wentylatora centralnego CVU umożliwia zamontowanie go na ścianie i suficie w pozycjach poziomej oraz pionowej.

Rysunek techniczny i wymiary w [mm]:

Wentylator CUV400HT jest wyposażony w czujnik wilgoci (higrostat) i wyłącznik czasowy (timer).

*  *  *

Opis działania:

Czujnik wilgotności powietrza wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej.

Wentylator, w zależności od sposobu podłączenia do sieci, może być uruchamiany automatycznie bądź manualnie.

Uruchamianie automatyczne -  urządzenie włącza się, gdy poziom wilgotności powietrza przekroczy ustawioną

na potencjomatrze H wartość, a wyłączy się po upływie czasu (określonego na potencjometrze T) liczonym od chwili

spadku wartości poziomu wilgotności.

Uruchamianie manualne - wentylator uruchamiany jest włącznikiem światła lub oddzielnym włącznikiem

przeznaczonym dla wentylatora.

Po wyłączeniu włącznika, urządzenie (tak jak w pierwszym przypadku) wyłączy się po upływie czasu określonego

na potencjometrze, o ile poziom wilgoci w pomieszczeniu jest poniżej poziomu ustawionego na potencjometrze H.

Układ wykrywania wilgoci jest układem nadrzędnym.

*  *  *

Przykład użycia wentylatora z higrostatem:

Wentylator włączy się automatycznie, kiedy poziom wilgotności dojdzie do ustawionego wcześniej  poziomu.

Kiedy poziom wilgotności spadnie poniżej tego wcześniej ustawionego poziomu wyłączy się opóźnienie czasowe.

Taki cykl będzie się samoczynnie powtarzał.

Galeria:

Przykładowe rozwiązanie podłączenia:
