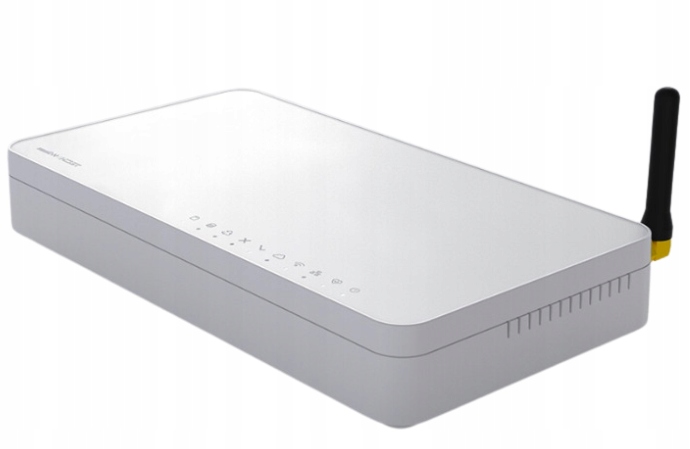

EH-01

Centrala Sinum

Opis urządzenia

Stwórz swój wymarzony inteligentny dom dzięki centrali sterującej EH-01 i systemie Sinum.

Centrala sterująca EH-01 to urządzenie, które zbiera i przetwarza informacje z urządzeń zewnętrznych, modułów wykonawczych, dając możliwość podglądu i zmiany ich stanu działania z poziomu sieci domowej jak i poprzez dostęp CLOUD. Centrala umożliwia również stworzenie automatyzacji w oparciu o podłączone urządzania jak również o dane zebrane od nich. Możliwe jest także stworzenie scen oraz harmonogramów. Centrala EH-01 dba o komfort i bezpieczeństwo całej Twojej rodziny 24h na dobę 7 dni w tygodniu.

Wyposażenie i łączność

Centrala EH-01 posiada 2 dodatkowe wejścia RS485 (Sinum SBUS oraz MODBUS RTU) do sterowania urządzeniami zewnętrznymi, 2 gniazda USB (2) i port na kartę mikro SD (1), dzięki którym możesz zapisać swoje ustawienia, a także pobrać logi z pracy urządzenia.

Dzięki portowi Ethernet (3) lub połączeniu WiFi można podłączyć centralę EH-01 do sieci internet i sterować "całym domem" przez smartfon, tablet, komputer z dowolnego miejsca na świecie. W przypadku braku internetu Twój inteligentny dom nadal działa i czuwa nad Tobą, ponieważ EH-01 działa w lokalnej sieci LAN.

1 - kontrolki informacyjne

2 - antena Wifi

3 - wejście zasilacza sieciowego

4 - port RJ-12

5 - port RJ-45

6 - USB 2.0

7 - karta MicroSD

DANE TECHNICZNE:

➢ Szerokość: 190,7 mm

➢ Wysokość: 30,2 mm

➢ Głębokość: 162,3 mm

➢ Zasilanie (stałe napięcie): 9-30 V

➢ Pobór prądu: 30 mA

➢ Temperatura pracy: 5° - 50° °C

➢ Komunikacja: Ethernet, WiFi, 868Mhz, 4xTECH RS, 2x RS 485 MODBUS

Sygnalizacja stanu pracy

Centrala EH-01 wyposażona jest w diody sygnalizacyjne umieszczone na jej górnej części. Diody te informują o bieżącym stanie pracy urządzenia, umożliwiając szybkie sprawdzenie, co dzieje się z centralką i jaki jest status połączenia z siecią. Dzięki temu użytkownik może łatwo monitorować działanie centrali i uzyskać informacje o jej aktualnym stanie.

Komunikacja systemu

Komunikacja pomiędzy urządzeniami może odbywać się przewodowo lub bezprzewodowo. Urządzenie wyposażone jest w cztery gniazda RS, które umożliwiają komunikację z innymi urządzeniami firmy TECH Sterowniki, takimi jak listwy do ogrzewania podłogowego, sterowniki instalacji, rekuperatory czy pompy ciepła. Dzięki temu system zapewnia wszechstronność i elastyczność w zarządzaniu różnorodnymi elementami instalacji.

Charakterystyka

- komunikacja z urządzeniami i modułami Sinum

- zbieranie i analizowanie danych z urządzeń i modułów zewnętrznych

- sterowanie, zmiana stanu urządzeń i modułów zewnętrznych

- dostęp lokalny i zdalny do centrali dzięki połączeniu ethernet lub WiFi

- możliwość wprowadzania harmonogramów, automatyzacji i scen do urządzeń i modułów zewnętrznych

- zbieranie i analizowanie statystyk z pracy podłączonych urządzeń i modułów zewnętrznych

- sygnalizacja stanu urządzenia poprzez diody na obudowie.

Zdalne sterowanie

Dzięki aplikacji Sinum możesz zarządzać systemem, gdziekolwiek jesteś i kiedykolwiek chcesz. Aplikacja umożliwia pełną kontrolę nad oświetleniem, temperaturą, roletami oraz innymi urządzeniami domowymi, zapewniając wygodę i oszczędność energii. Intuicyjny interfejs pozwala na łatwe tworzenie harmonogramów, scenariuszy oraz monitorowanie zużycia energii. Dodatkowo, aplikacja Sinum oferuje powiadomienia i alerty w czasie rzeczywistym, gwarantując pełne bezpieczeństwo i komfort użytkowania.

Przewód magistrali Sinum SBUS:

(rekomendowany przewód KB-SBUS TECH-SINUM)

• impedancja falowa żył sterowniczych 100Ω +/- 20

• pojemność żył sterowniczych: 50nF/km

• napięcie pracy: 100V

• próba napięciowa: 700V

• konstrukcja kabla: 2×0,75 mm + 2x2x0,5 mm

Maksymalnie 32 urządzenia na jednej gałęzi 300mb odległości.

Zasilanie magistrali Sinum SBUS 24V:

Rekomendowane zasilacze:

• ZS-24/100 - 92W, 24VDC, 3,83A, 85÷264VAC

• ZS-24/30 - 36W, 24VDC, 1.5A, 85÷264VAC
