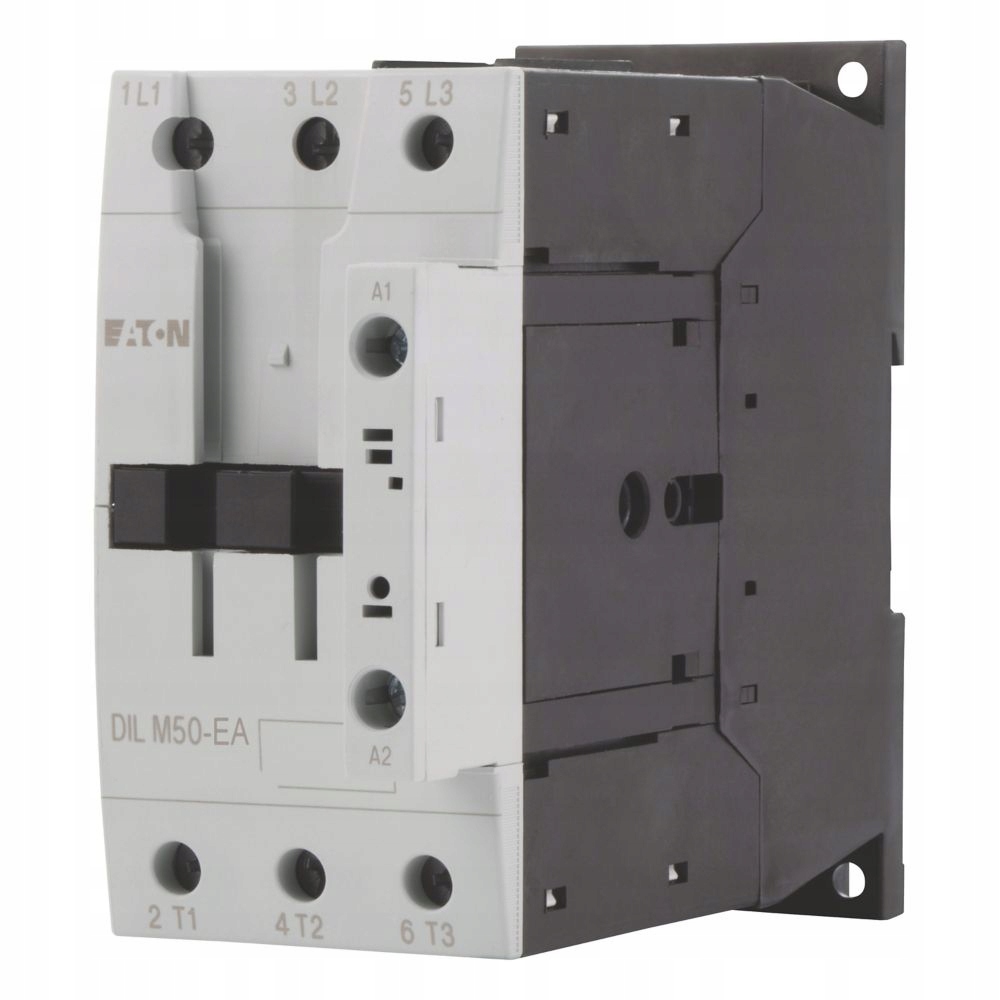

Oto szczegółowe dane techniczne dla stycznika DILM50-EA firmy Eaton. Jest to 3-biegunowy stycznik mocy z serii DILM, przeznaczony do łączenia silników i innych obciążeń w aplikacjach przemysłowych.

Podstawowe Zastosowanie i Kategorie Pracy

• Główne zastosowanie: Łączenie silników elektrycznych.
• Kategorie pracy:
• AC-1: Obciążenia nieindukcyjne lub o małej indukcyjności, piece oporowe.
• AC-3: Silniki klatkowe: rozruch, wyłączanie podczas pracy.
• AC-4: Silniki klatkowe: rozruch, hamowanie przeciwprądowe, nawroty, praca impulsowa.

Parametry Elektryczne Obwodu Głównego

• Liczba biegunów: 3
• Znamionowe napięcie pracy [Ue]: do 690 V AC
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6000 V AC
• Znamionowy prąd pracy [Ie] w kategorii AC-3 (dla 400 V): 50 A
• Moc łączeniowa dla silników (400 V AC, AC-3): 22 kW
• Znamionowy prąd pracy [Ith] = [Ie] w kategorii AC-1 (dla 400 V): 70 A
• Znamionowy prąd pracy [Ie] w kategorii AC-4 (dla 400 V): 24 A
• Moc łączeniowa dla silników (400 V AC, AC-4): 11 kW

Obwód Sterowania (Cewka)

• Typ cewki: Wersja "-EA" oznacza cewkę sterowaną elektronicznie, co zapewnia szeroki zakres napięć sterujących i niskie zużycie energii.
• Napięcie sterujące [Uc]: W zależności od konkretnego modelu, np.:
• DILM50-EA(24VDC): 24 V DC
• DILM50-EA(110-250V40-60HZ): 110-250 V AC (40-60 Hz) oraz 110-350 V DC
• Pobór mocy cewki (dla 110-250V):
• Podtrzymanie (AC): 3,5 VA
• Podtrzymanie (DC): 3,5 W

Styki Pomocnicze i Wytrzymałość

• Wbudowane styki pomocnicze: Standardowo styczniki z tej serii nie posiadają wbudowanych styków pomocniczych. Należy je dołączyć jako osobne moduły.
• Trwałość mechaniczna: 10 milionów cykli łączeniowych
• Trwałość elektryczna (dla AC-3 przy 400V): 1,3 miliona cykli łączeniowych
• Temperatura otoczenia pracy: od -25°C do +60°C
• Podłączenie: Zaciski śrubowe
