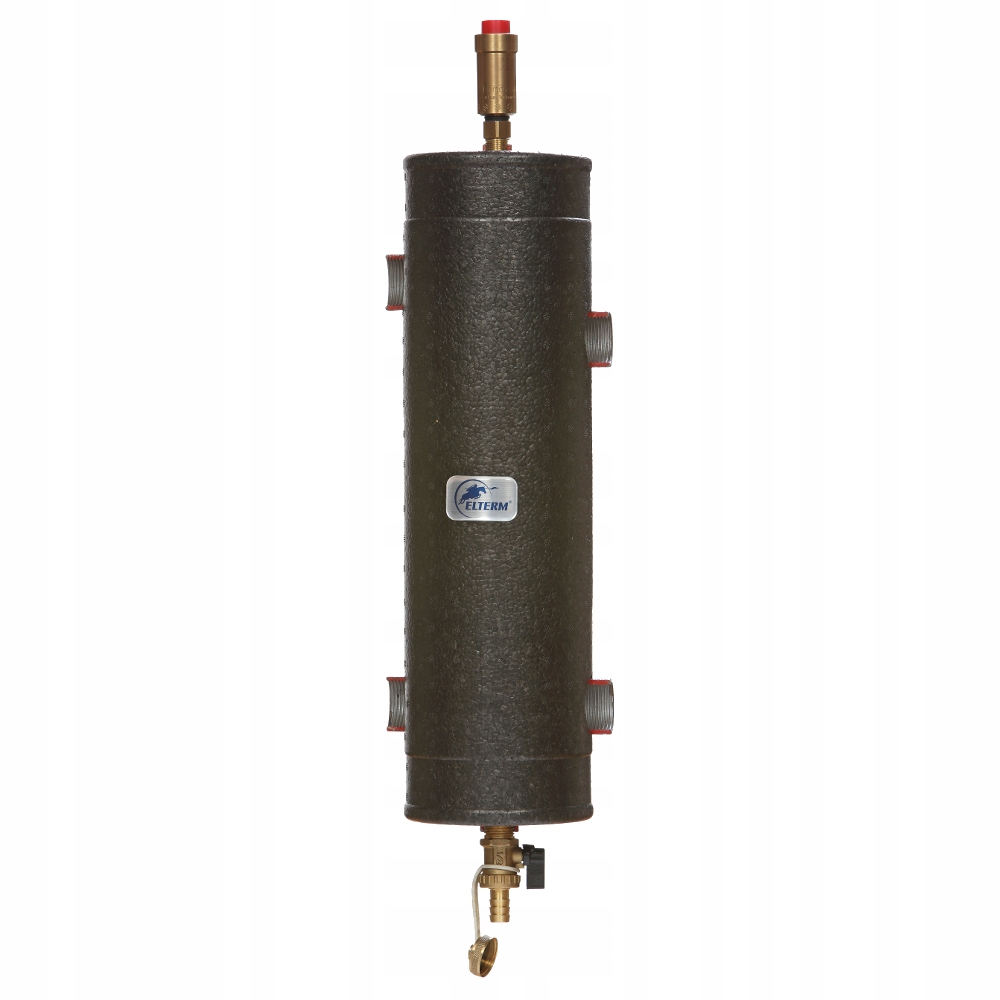

Sprzęgło hydrauliczne ocieplone SHE-OC do 100 kW, 40/100 EPP

Wyposażone w odmulacz, zawór spustowy, odpowietrznik automatyczny oraz kieszeń na kapilarę.

Kod: 402100

Sprzęgło hydrauliczne SHE-OC do instalacji grzewczych,

• wersja ocieplona formami EPP z czarnej stali grubościennej malowanej proszkowo na kolor antic gold.
• Wyposażone w odmulacz, zawór spustowy, odpowietrznik automatyczny oraz kieszeń na kapilarę.
• Odpowiednio dobrane średnice korpusu oraz przyłaczy gwarantują poprawne odpowietrzenie oraz odmulenie układu.
• Moc do 100 kW(dla dT=15K) przyłącza DN40, gwint zewnętrzny 1 1/2".
• Kompatybilne z typoszeregiem kolektorów przyłaczeniowych i grup pompowych umożliwiających rozbudowę instalacji.

Sprzęgło hydrauliczne stosuje się w celu oddzielenia obiegu kotłowego od obiegu grzewczego. Szczególnie w układach grzewczych średniej i dużej mocy (w praktyce już od ok. 25 kW i więcej),które składają się z jednego lub więcej kotłów,  a zwłaszcza z kilku obiegów grzewczych (np. obieg ogrzewania podłogowego + obieg ogrzewania grzejnikowego + obieg ogrzewania c.w.u.). Zastosowanie sprzęgła hydraulicznego w danych obiegach usuwa konieczność zrównoważenia przepływów pomp. Sprzęgło hydrauliczne powoduje niezależne działanie poszczególnych obiegów i niezakłóconą pracę pomp (pompy nie zakłócają się wzajemnie). Ponadto sprzęgło powoduje odmulanie układu i jego odpowietrzanie. Sprzęgło hydrauliczne także chroni kocioł przed zbyt niską temperaturą wody powrotnej (korozja niskotemperaturowa).

Sprzęgło hydrauliczne pracuje automatycznie bez konieczności regulacji. Rozruch kotła odbywa się przy zamkniętym przepływie obiegu grzewczego, co powoduje ochronę kotła przed zbyt niską temperaturą wody powrotnej (ochrona przed korozją niskotemperaturową).

Sprzęgła hydrauliczne dobieramy uwzględniając trzy podstawowe ich parametry: Maksymalną moc źródła ciepła + Maksymalny przepływ instalacji+ Średnicę przyłącza instalacji.

Zalety pionowych sprzęgieł SHE:

• automatyczny odpowietrznik w komplecie,
• zawór spustowy w komplecie,
• okrągły korpus z rury atestowanej ciśnieniowo,
• grzebień odmulający, który zwalnia przepływ wody w sprzęgle i ułatwia odmulenie,
• stożkowe denka powodują skuteczne odpowietrzenie i odmulenie,
• prawidłowo dobrane średnice korpusu i króćców powodują optymalizacje przepływów.

Korzyści ze stosowania sprzęgła hydraulicznego dla inwestora:

• Brak konieczności regulacji układu dzięki niezakłóconym przepływom pomp.
• Niezależne działanie poszczególnych obiegów.
• Odpowietrzanie układu c.o.
• Redukcja ryzyka nieprecyzyjnego działania i zapowietrzania instalacji grzewczej.
• Dużo szybsza reakcja automatyki źródła ciepła dzięki dodatkowemu obwodowi.
• Dłuższa żywotność kotła na paliwo stałe -ochrona przed niską temp. wody powrotnej.
• Dłuższa żywotność pomp dzięki niezakłóconej, wzajemnej ich pracy w układzie.
• Zadowolenie klienta z dokładnie działającego układu grzewczego –bezcenne!

NAJWAŻNIEJSZE CECHY:

• Najbardziej popularne sprzęgła hydrauliczne w Polsce.
• Wbudowany, opatentowany separator magnetyczny SMART.
• Sprzęgła hydrauliczne SHE-OC występują w 11 rozmiarach.
• Wyposażone w odpowietrznik automatyczny i zawór spustowy.
• Wyposażone w odmulacz i kapilarę do czujnika temperatury.
• Kompatybilne z kolektorami rozdzielającymi Elterm.
• Produkt ocieplony formami z EPP (wersje od 40 do 156kW).
• W komplecie uchwyt montażowy(wersje do 100kW)

Neodymowy separatorem magnetycznym SMART - składa się z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp. Zaletą tego rozwiązania jest umieszczenie separatora tuż pod grzebieniem odmulającym sprzęgła hydraulicznego. Stan "zapełnienia" separatora łatwo sprawdzić przez chwilowe odkręcenie kurka zaworu spustowego. Jeśli woda nie wypływa lub sączy się bardzo wolno, to oznacza to stan dużego oblepienia separatora zanieczyszczeniami. W takim wypadku należy wykręcić separator i oczyścić go z zanieczyszczeń.

Elterm sprzęgła hydrauliczne SHE- OC ocieplone występują w 11 rozmiarach: 28, 40, 70, 100, 115, 156, 225, 420, 435, 700, 750 kW.
