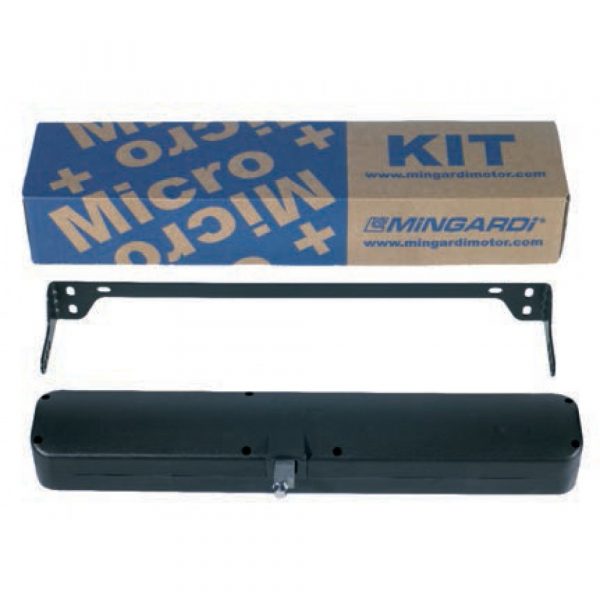

Siłownik okienny łańcuchowy MICRO+ KIT MINGARDI
kolor: czarny
symbol: 2700810
Siłownik elektryczny liniowy z napędem łańcuchowym przeznaczony jest do poruszania okien:
- uchylnych górno- i dolnozawiasowych,
- okien obrotowych (Pivot).
- Przeznaczony do użytku wyłącznie wewnątrz pomieszczeń.
- Podwójny łańcuch ogniwowy zapewnia dużą siłę ciągu.
- Elektroniczny wyłącznik krańcowy zamykanie - otwieranie.
- Regulacja wysuwu łańcucha poprzez przestawienie magnesu na sworzniu łańcucha (do max 400 mm) w 25 krokach. Możliwe do ustawienia wysuwy [mm]: 13, 25, 38, 50, 63, 75, 88, 100, 113, 125, 138, 150, 163, 175, 188, 200, 213, 225, 238, 250, 263, 275, 288, 300, 400.
- Podwójne otwory na obudowie siłownika oraz potrójne na konsoli montażowej umożliwiają montaż w 6 różnych pozycjach.
- W komplecie konsola do montażu siłownika oraz szablon montażowy.
- Poziom dźwięku: LpA ≤ 70 dB(A).
DANE TECHNICZNE
* dla wysuwu od 0 do 300 mm maksymalny nacisk wynosi 250N, dla wysuwu od 300 do 400 maksymalny nacisk wynosi 200N
MONTAŻ NA OKNIE GÓRNOZAWIASOWYM
tabela zależności maksymalnej masy skrzydła okna, jego wysokości i możliwego do uzyskania wysuwu łańcucha (uchyłu okna)
MONTAŻ NA OKNIE DOLNOZAWIASOWYM
tabela zależności maksymalnej masy skrzydła okna, jego wysokości i możliwego do uzyskania wysuwu łańcucha (uchyłu okna)
Schemat podłączenia 1 siłownika
A - Przewód zasilający 3-żyłowy o przekroju żyły minimum 1mm2.
B - Przełącznik (roletowy) z położeniem spoczynkowym rozłączonym (a = otwieranie / b = zamykanie).
C - Rozłącznik sieciowy (bezpiecznik w rozdzielni) o odstępie styków minimum 3mm.
W skład zestawu wchodzi:
- siłownik
- obrotowy wspornik siłownika
- wspornik do okna z górnymi zawiasami
- wspornik do okna z dolnymi zawiasami
- instrukcja montażu w języku polskim
Zdalne sterowanie siłownikiem umożliwia sterownik MINIR2 z pilotem marki DTM SYSTEM.
Jest to sterownik przeznaczony do współpracy z napędami wyposażonymi w silnik jednofazowy 230V AC. Umożliwia zarówno zdalne jak i ręczne
sterowanie pracą siłownika. Kompaktowa obudowa pozwala na montaż w puszkach instalacyjnych fi 60mm.
PARAMETRY PODSTAWOWE
- zasilanie: 230VAC 50 Hz ±10%
- pobór prądu: 10mA
- pojemność pamięci pilotów: 35 pilotów serii DTM433MHz
- temperatura pracy (min./max.): -20°C /+55°C
- gabaryty zewnętrzne obudowy (szer. x głęb. x wys.): 46 (68 z uchwytami montażowymi)x46x20mm
- sposób montażu: puszka instalacyjna Φ60
- waga: 42g
Proste menu obsługiwane za pomocą dwóch przycisków i 5 diod LED. Możliwość przypisania dowolnej funkcji do dowolnego przycisku pilota:
- otwórz
- zamknij
- stop
- krok po kroku (SBS) - raz naciśnięty przycisk otwiera, ponownie naciśnięty zatrzymuje a kolejne naciśnięcie zamyka okno.
Ze sterownikiem współpracuje dwukanałowy pilot z kodem dynamicznie zmiennym o dużym zasięgu radiowym (do 150m). W zestawie pilot 2-kanałowy.
Do sterownika można podłączyć przycisk 2-klawiszowy (otwórz/zamknij) lub 1-klawiszowy (monostabilny). Moduł sterownika można umieścić w głębokiej puszce fi60mm za przyciskiem.
W skład zestawu wchodzi:
- siłownik
- obrotowy wspornik siłownika
- wspornik do okna z górnymi zawiasami
- wspornik do okna z dolnymi zawiasami
- sterownik MINIR2
- pilot NEO2CZ w kolorze czarnym
- instrukcja montażu w języku polskim
