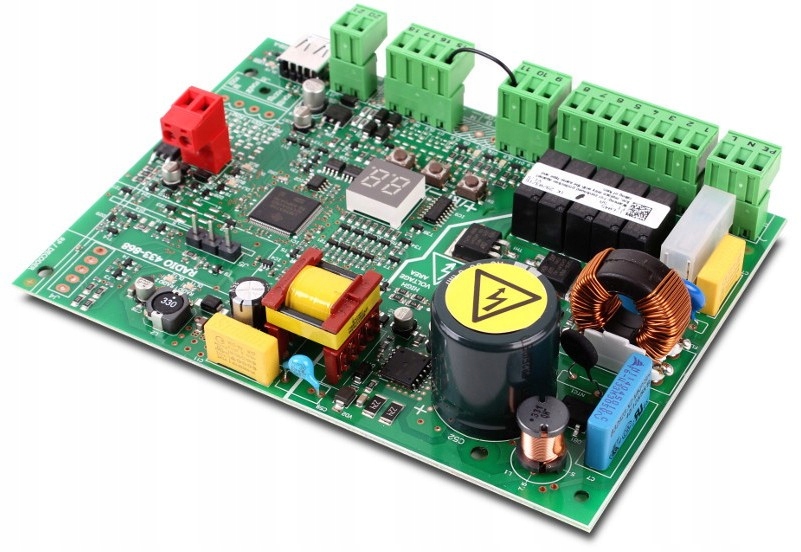

CENTRALA STERUĄCA FIRMY FAAC E045

Przeznaczenie

Centrala sterująca FAAC E045 jest przeznaczona do sterowania siłownikami bram skrzydłowych.

• Do siłowników elektromechanicznych i hydraulicznych
• Do bram jedno i dwuskrzydłowych

Opis produktu

• Wyświetlacz LED dla programowania i kontroli
• Licznik wykonanych cykli pracy
• Wejścia: otwarcie, otwarcie wolnego skrzydła (częściowe), stop (wyłącznik awaryjny), akcesoria zabezpieczające przy otwieraniu, akcesoria zabezpieczające przy zamykaniu, zasilanie z uziemieniem
• Wyjścia: silniki siłowników, napędów, lampa ostrzegawcza, zasilanie akcesoriów 24Vdc, 24V sygnalizacja statusu bramy, fail-safe (bezpieczne przy uszkodzeniu fotokomórki), zamek elektromagnetyczny 12Vac
• Dodatkowe funkcje programowalne: ruch zwrotny przy otwieraniu i dopchnięcie przy zamykaniu (dla zamka elektromagn.), odwrócenie ruchu (z zatrzymaniem bramy lub natychmiastową zmianą kierunku), maks. momentsiły przy starcie, wyprzedzające świecenie lampy ostrzegawczej
• Wejście BUS na fotokomórki
• Szybkozłącze dla podłączenia modułu radiowego XF (433 MHz lub 868 MHz)
• Listwa podłączeniowa – odłączalna z numeracją

Uwaga! Centrala Faac E045 jest wyposażona w obwód BUS-2EASY do łatwego podłączania akcesoriów pomocniczych - głównie fotokomórek - za pomocą jedynie dwóch przewodów. Aby skorzystać z tego udogodnienia, musimy zastosować akcesoria działające w systemie BUS, np. fotokomórki Faac XP 15B. Jeśli jednak chcemy podłączyć tradycyjne fotokomórki np. Safebeam, konieczne jest zastosowanie Modułu Interfejsu BUS.

Uwaga! E045 jest następcą popularnej centrali 452 MPS. Płyta elektroniki jest nieco większa, co może skutkować problemami z dopasowaniem centrali E045 do starszej, mniejszej obudowy po centrali 452 MPS.

Specyfikacja

• Podstawowe zasilanie: Z zasilaczem switching 230V – 15% 50/60Hz
• Pobór mocy z sieci: Stand By = 4W; MAX circa 800W
• Zasilanie akcesoriów: 24V
• Max prąd akcesoriów: 24V max 500mA; BUS-2EASY max 500mA; LOCK (FAAC) 12V zmienny / 24V stały
• Temperatura pracy: od -20 stopni C do 55 stopni C
• Bezpieczniki: F1=2,5A
• Czas pracy: Samoprzyswajanie za pośrednictwem SETUP – max 4 min. i 10 sek.)
• Cas pauzy: Programowany (od 0 do 9 min i 50 sek.)
• Siła ciągu silnika: Programowana na 50 poziomach
• Wejścia na złączu: Moduł XF433/868, USB
• Wejścia na listwie zaciskowej: Zasilanie sieciowe, BUS-2EASY, OPEN-A, OPEN-B, STOP
• Wyjście na listwie zaciskowej: Światło migające, Silnik, Elektrozamek (LOCK), W.L., Zasilanie akcesoriów

JEDEN KOMPLET ZAWIERA:

1. CENTRALA E045 - 1szt.
2. LISTWY ŁĄCZENIOWE - 1kpl.
3. INSTRUKCJA OBSŁUGI
